多轴超精密加工系统

产品介绍:可加工各种金属和非金属材料,如HRC60度以内模具钢,铝、铜、镍等金属。根据应用搭配轴数量及选择超精密切削、磨削、铣削。最高分辨率 32皮米 (0.000032um)

访问量:9584
联系电话4009 287 387

产品介绍PRODUCT INTRODUCTION

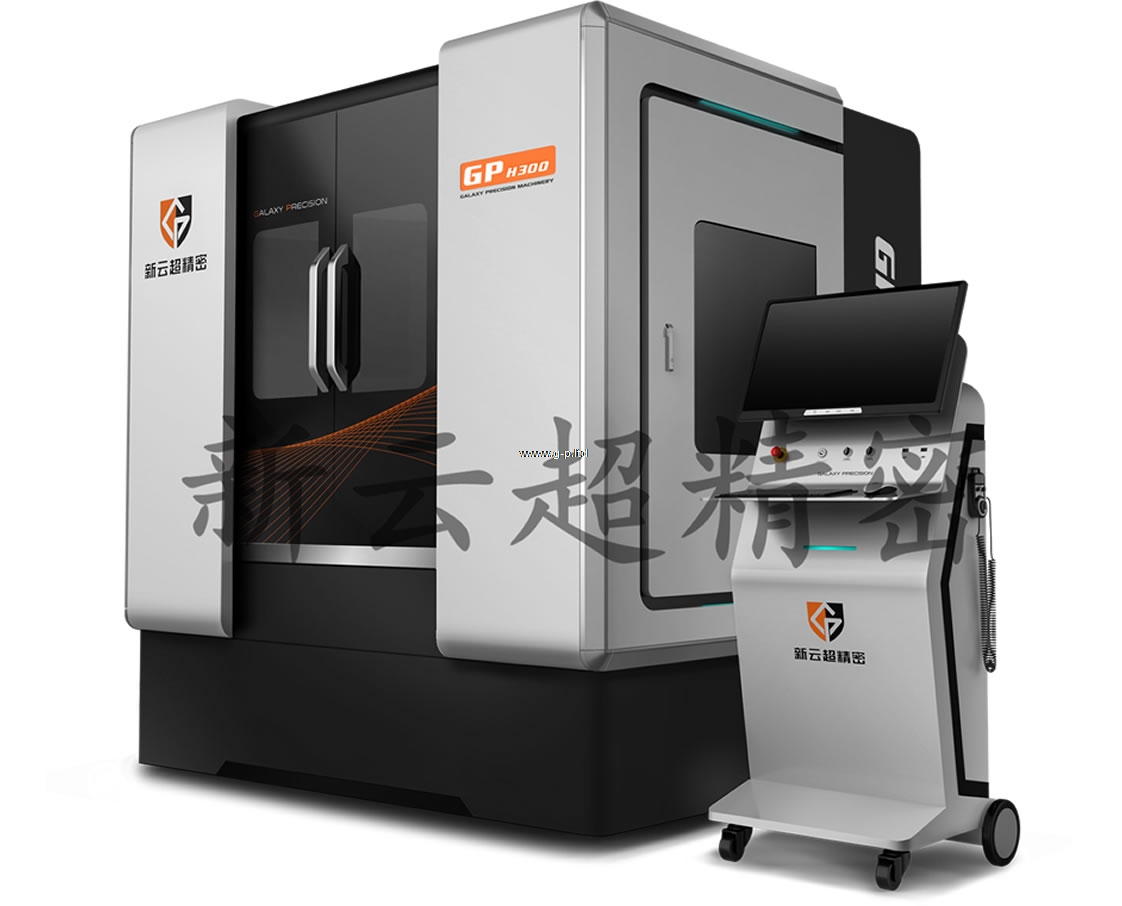

  GP-H系列机床架构基于单点金刚石车床,设计用于更为复杂的光学透镜、模仁、反射镜和超精密机械零件的金刚石切削、微铣削和微磨削;

  可直接切削HRC60度内模具钢、镍、无氧铜、铝,各种非金属及晶体材料;

  可以任意配置为3、4、5轴机床,用来加工球面、非球面和自由曲面;

  轴系和功能可选自由组合为快刀、慢刀伺服、飞刀切削;

  被动式隔振系统、天然大理石基座,出色的热稳定性和减震性能;

  高速空气轴承主轴,(可选液体恒温系统);

  光学对刀,真空卡盘,喷雾式冷却系统,表面粗糙度 <Ra0.005 um,形状精度 < 0.3um P-V 。

技术参数TECHNICAL PARAMETERS

主要规格GP- H200GP-H300GP-H400
工作台行程X轴mm250350500
Y轴mm200300350
Z轴mm100145180
C轴mm250300350
B轴mm250
W轴um70
编程分辨率X、Y、Z 轴0.000032um,B、C轴 0.00000067度,W轴0.0001u m


设备加工产品图片PRODUCT SAMPLE PICTURES






   反射镜加工自由曲面加工非球面透镜模具加工透镜加工





非球面透镜模具加工微结构阵列加工,深度10um微结构阵列加工,深度1.5um超精密磨削
