超精密光学辊车床

产品介绍:超精密光学辊车床一般用于光学微结构的纳米压印轧辊。可配置为四轴或五轴车床,

访问量:1933
联系电话

产品介绍PRODUCT INTRODUCTION

      高刚性带C轴静压式头尾架,承重最大2000KG;

      高精度线性反馈系统,最大分辨率1nm;

      内置式自动动平衡调节系统,保证超镜面的加工;

      选配部件包括FTS快刀系统,光学对刀系统,旋转B轴,

技术参数TECHNICAL PARAMETERS

主 要 规 格GP- D1200GP-D1600GP-D2000
工作台行程加工长度mm120016002000
加工直径mm350450600
辊总承重Kg80020002000
C轴转速PRM500200200
B轴速度PRM10
编程分辨率 标配直线轴0.001um , B、C轴 0.0001度,W轴0.001um


加工产品图片PRODUCT SAMPLE PICTURES

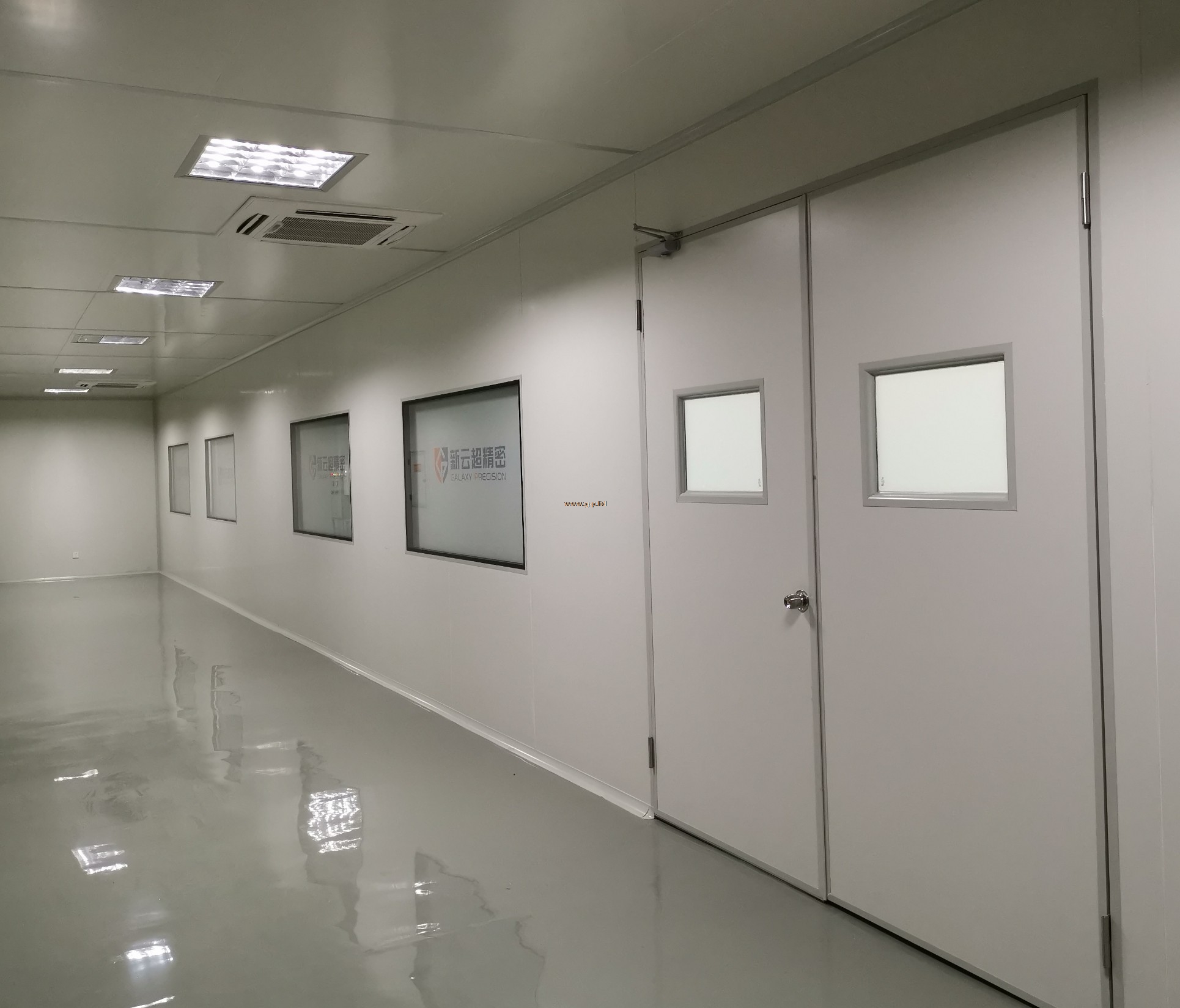

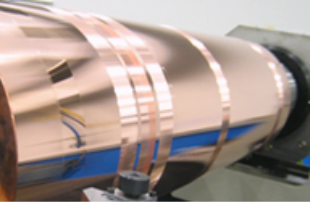

          超精光学辊加工恒温车间           铜辊微结构加工         铜辊微结构加工         铜辊加工光栅测量图

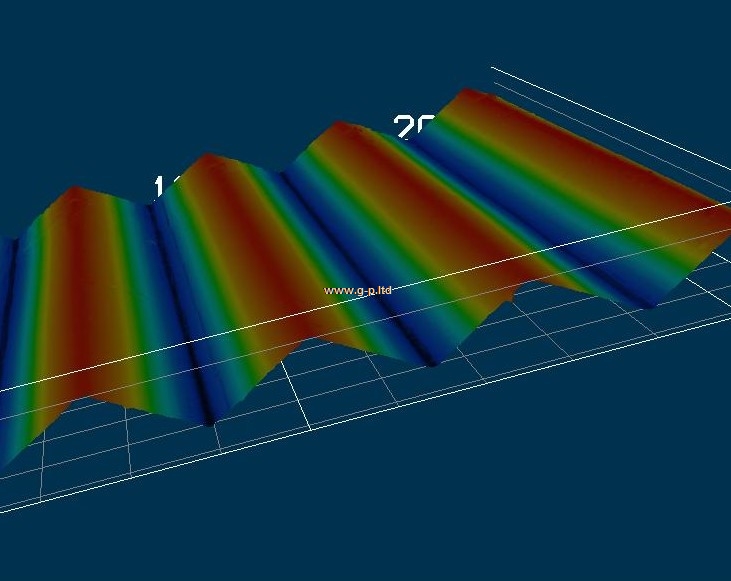

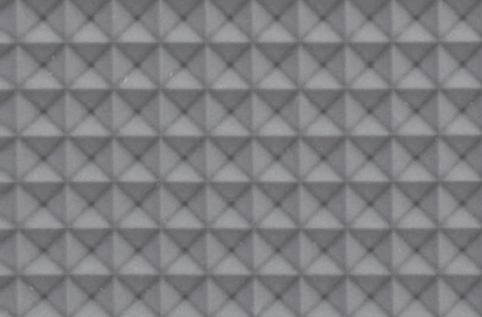

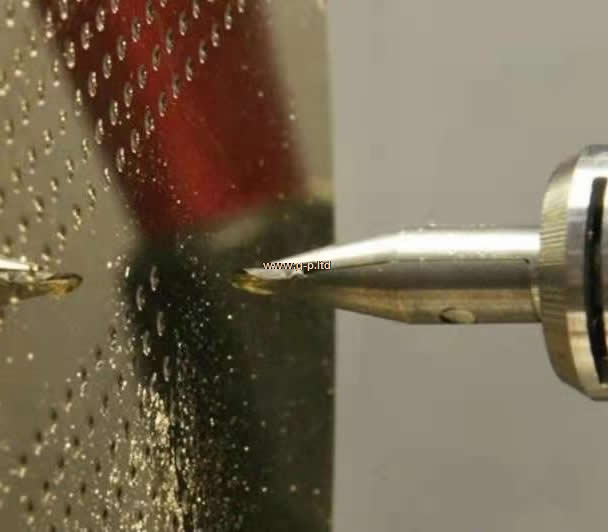

           光学铜辊超精密加工            微透镜加工           光栅加工测量图          四棱微结构加工
