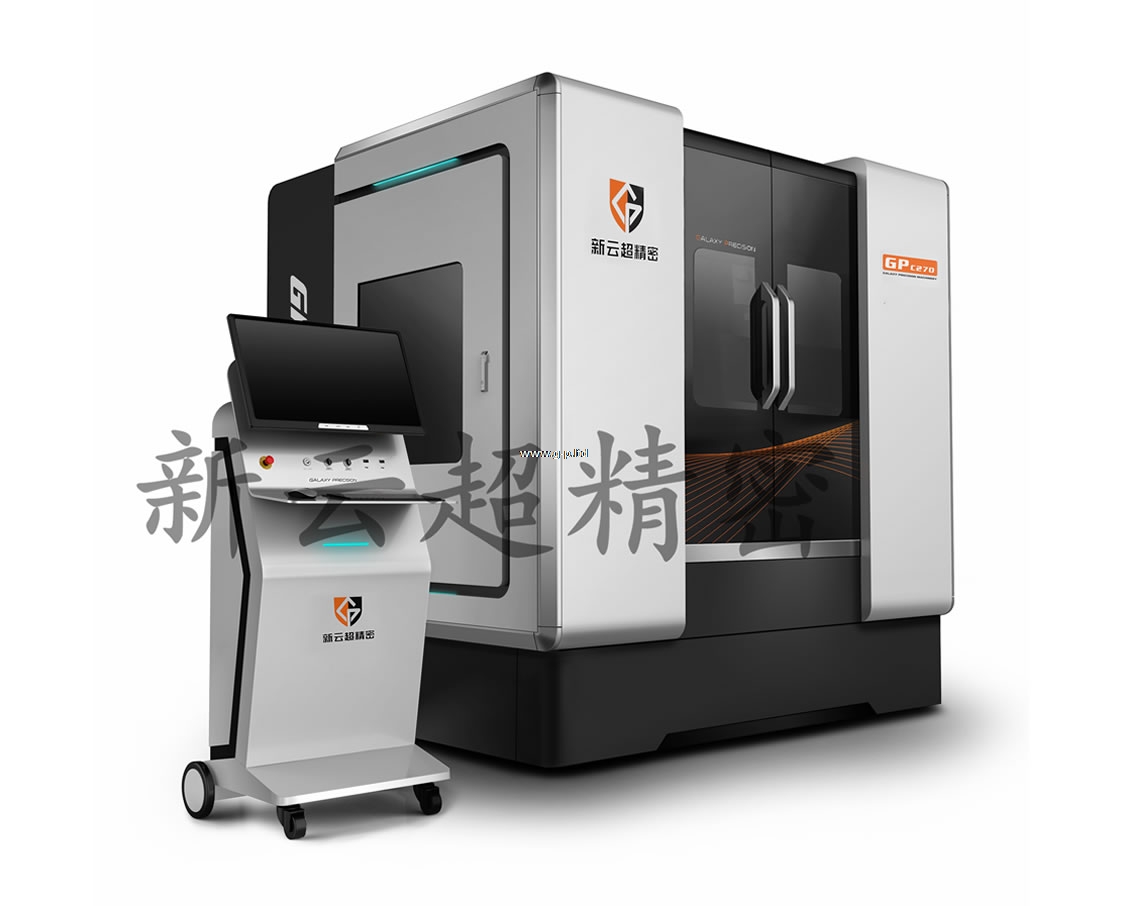

单点金刚石超精密车床

产品介绍:可加工各种金属和非金属材料,如HRC60度以内模具钢,铝、铜、镍等金属。根据应用搭配轴数量及选择超精密切削、磨削、铣削。最高分辨率 32皮米 (0.000032um)

访问量:10090
联系电话4009 287 387

产品介绍PRODUCT INTRODUCTION

  可加工各种金属和非金属材料,如HRC60度以内模具钢,铝、铜、镍等金属。精密光学系统,各种聚合物材料如尼龙、丙烯酸树脂、聚丙烯、聚苯乙烯等,以及红外晶体材料:氟化钙、砷化镓、锗、氟化镁、硅、硒化锌、硫化锌等。

  加工各种形状如球面、非球面、自由曲面透镜、菲涅尔透镜、高精密模仁、复眼结构等。

  可选多轴和功能自由组合为快刀、慢刀伺服。

  被动式隔振系统、天然大理石基座,出色的热稳定性和减震性能。

  XYZ轴分辨率可选,最高0.032nm,(32皮米)。

  表面粗糙度 < 5 nm Ra

  形状精度 < 0.3微米 P-V

关键技术参数TECHNICAL PARAMETERS

主 要 规 格GP- C270GP-C350GP-C500
工作台行程X轴mm250350500
Z轴mm200300380
C轴mm  (增加B轴行程缩短)250300350
B轴mm选配,直径250mm
W轴PZT快刀伺服系统选配,有效行程70um
主轴速度RPM1500090003000
负载KG32105150
编程分辨率标配XZ 轴0.001um ,BC轴 0.00001度,W轴 0.001um
选配XYZ 轴0.000032um,BC轴 0.00000067度,W轴0.0001um

加工样品图片PRODUCT SAMPLE PICTURES

加工效果图超精密磨削加工微透镜阵列非球面模仁加工

微结构阵列

非球面加工

D-Pocket手机透镜模仁加工

非球面切削加工
